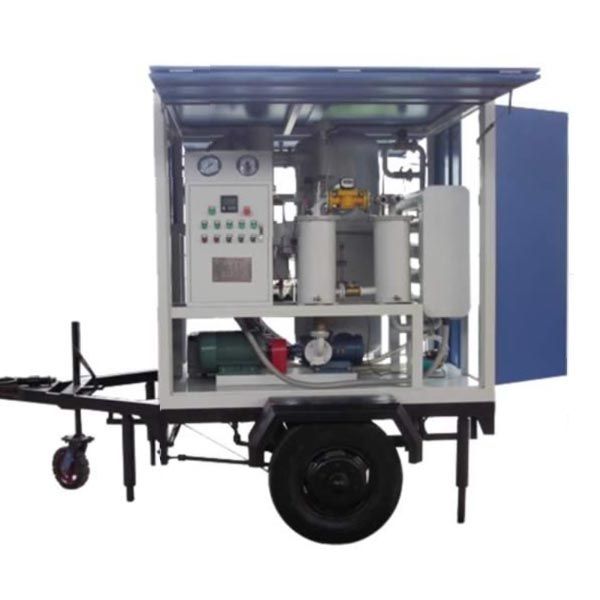

絕緣油拖車式真空濾油機用途：
絕緣油拖車式真空濾油機用于電廠、電站、電力公司、變電工業、冶金、石化、機械、交通、鐵路等行業。特別是對110KV以上大型變電站的變壓器現場檢修，以及高等級的新油、進口油、互感器油、超高壓變壓器油等油品的深度凈化處理。也可用于變壓器的真空注油及干燥?？涩F(xiàn)場帶電作業。
絕緣油拖車式真空濾油機特點：
● 絕緣油拖車式真空濾油機、真空大抽速及先進的脫水、脫氣系統，采用大面積立體閃蒸技術，能快速、高效的除去油中的水分、雜質、烴類等有害成份，提高絕緣油的閃點和介電強度。
● 能夠滿足安裝或檢修現場對變壓器本體抽真空和真空注油。
● 精密的過濾系統，優質的濾芯，多級過濾逐級加密，能有效去除油中機械雜質，并配置濾芯污染度自動檢測功能。
● 先進的自動恒溫控制系統、自動液位控制系統、自動消泡控制系統、自動壓力保護系統以及精良的配置，保證設備高性能運行。
● 在線濾油，可無人值守，運行狀態由指示燈顯示。
● 本機人性化設計，低噪音，操作簡單，維護間隔長，低能耗節省運行成本。
● 整機設有連鎖安全保護，排油系統、真空系統與加熱系統連鎖，避免誤操作帶來的不利影響。
● 設有濾芯 換指標，濾芯飽和停機裝置。
● 設有漏電、過載停機裝置，保護電機。
● 設有相序，缺相保護功能，突然停機安全控制。
絕緣油拖車式真空濾油機可選模式：
● 整機結構可制作成移動式、固定式、拖車式(半軸或雙軸)、全封閉式、遮檐式、帆布蓬、敞開式。
● 根據用戶的需要可選配PLC智能控制，觸摸屏操作，并設動態顯示。
● 可配置成三級高真空濾油機，以獲得 高的工作真空度。
● 選配變頻器，可根據需要選擇流量。
● 選配外接對變壓器抽真空系統。
● 選配帶累加功能的流量計。
● 選配在線式水份檢測儀。
絕緣油拖車式真空濾油機技術參數表：
|
項目 |
參數名稱 |
單位 |
ZYD-30 |
ZYD-50 |
ZYD-100 |
ZYD-150 |
ZYD-200 |
ZYD-300 |
ZYD-500 |
|
|
設 |
流量 |
L/H |
1800 |
3000 |
6000 |
9000 |
12000 |
18000 |
30000 |
|
|
工作真空度 |
MPa |
-0.08 — -0.0999 |
||||||||
|
工作壓力 |
MPa |
≤0.5 |
||||||||
|
恒溫控制范圍 |
℃ |
20 — 80 |
||||||||
|
電源 |
V |
380V/50Hz(或根據用戶需要) |
||||||||
|
工作噪聲 |
dB(A) |
≤78 |
||||||||
|
總功率 |
kW |
30+5 |
40+5 |
60+6 |
3*30+10 |
3*40+10 |
3*60+15 |
6*40+35 |
||
|
進出口管徑 |
mm |
25 |
32 |
40 |
50 |
50 |
65 |
80 |
||
|
設備重量 |
Kg |
600 |
800 |
1000 |
1300 |
1800 |
2100 |
3500 |
||
|
外形尺寸 |
長 |
cm |
120 |
125 |
157 |
175 |
175 |
180 |
240 |
|
|
寬 |
cm |
120 |
125 |
140 |
160 |
160 |
170 |
310 |
||
|
高 |
cm |
160 |
175 |
200 |
215 |
215 |
225 |
235 |
||
|
油處 |
油擊穿電壓 |
KV |
≧70(GB/T507) |
|||||||
|
油中含水量 |
PPm |
≤3(GB/T7600) |
||||||||
|
油中含氣量 |
% |
≤0.05(GB/T423) |
||||||||
|
過濾精度 |
μm |
≤3 |
||||||||
※ 設備外形尺寸和設備重量?jī)H供參考，隨著產品的不斷發展以實物為準。
